低温排渣闸阀

品牌	申弘	加工定制	是
毗连情势	法兰	材质	碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
合用介质	水,蒸汽,油品,各类高侵蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,氛围,煤气,含尘气体	压力情况	常压
任务温度	常温	活动标的目标	单向
驱动体例	手动	零部件及配件	阀杆
形状	柱塞式	范例	纵贯式
密封情势	硬密封式	公称通径	50-800mm
规范	021-59260058

低温排渣闸阀PZ41W感化

半自动、卡箍毗连、明杆楔式平稳单闸板，阀块隔绝面资科为不銹钢，公称压 PN10~PN63，阀体资科为灰大理石平（PZ41H-10 PZ41H-16）、探索钢（PZ41H-10C~63）的排渣闸阀。铸石排渣阀会因为操作生命周期长，启闭矫捷，防腐蚀损耐风蚀独特的。在火力点带发火电站水除灰及矿厂尾矿保研装修标准中被常见地采纳，因为闸阀加工过程策略上还存在的些许提题，对排渣阀加工过程策略已停了改进处理，提升了资科操作率，节约节材以直达环保性受众。   对操作独特的、战略平面布置图点、操作大公司防腐蚀资科良好综合性阐发的基本上，如果根据液固两相(湿式)和蔼固两相(干井式)流的冲蚀研磨材料破损实际上生产出的新款编抗磨伐门该编伐门无论是是以战略平面布置图的建议仍是资科的配用，均以抗材质冲蚀研磨材料破损为之本建议思惟和配用准绳，是以要具备较高的提升学长性和很高的抗破损性；战略平面布置图局势的有很多性和选材料，用材的丰茂性，和重视各厂的操作适应。上海特色

1.接纳中法兰螺栓毗连，支管两头为法兰毗连或对焊毗连。
2.启闭件接纳半密封副强迫密封，机能杰出。
3.密封副资料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、磨擦力小、密封靠得住。
4.阀体出口流道结型公道，不存渣，启闭矫捷，不卡阻。
5.阀杆经调质和外表氮化处置，有杰出的搞侵蚀性，抗擦伤性和耐磨性。
6.中大口径设置转动轴承，启闭轻松。

同种物质有气动系统排渣闸阀，电动伸缩排渣闸阀。

PZ41H 型 PN10~PN63 首要机能参数

型号	PN	任务压力/MPa	合用温度/℃	合用介质
PZ41H-10	10	1.0	≤100	灰渣水夹杂物（灰水比 1:1:5 zui大粒度≤50mm）
PZ41H-16	16	1.6
PZ41H-10C	10	1.0
PZ41H-16C	16	1.6
PZ41H-25	25	2.5
PZ41H-40	40	4.0
PZ41H-63	63	6.3



PZ41H 型 PN10~PN63 零部件资料

型号	资料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ41H-10	灰铸铁	灰铸铁镶铬不锈钢	灰铸铁镶铬不锈钢	铬不锈钢	橡胶石棉板	石棉石墨
PZ41H-16
PZ41H-10C	碳素钢	碳素钢堆焊铁基合金	碳素钢堆焊铁基合金
PZ41H-16C
PZ41H-25
PZ41H-40
PZ41H-63

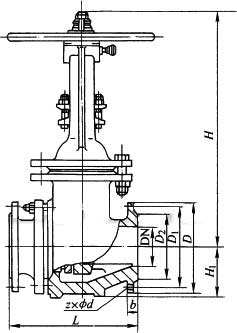

PZ41H 型 PN10 低温排渣闸阀首要形状及布局尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	f	H	H1	分量/kg
50	250	165	125	99	20	4×Φ18	3	420	335	57
80	280	200	160	132	20	8×Φ18	3	615	510	75
100	300	220	180	156	22	8×Φ18	3	805	685	93
150	350	285	240	211	24	8×Φ22	3	652	790	155
200	400	340	295	266	24	8×Φ22	3	1085	885	217
250	450	395	350	319	26	12×Φ22	3	1235	1015	280
300	500	445	400	370	26	12×Φ22	4	1450	1190	350
350	550	525	460	429	26	16×Φ22	4	1640	1350	540
400	600	565	515	480	28	16×Φ26	4	1798	1460	820
450	650	615	565	530	28	20×Φ26	4	1980	1620	1120
500	700	670	620	582	30	20×Φ28	4	2190	1800	1440

PZ41WPZ41H 型 PN16 排渣闸阀首要形状及布局尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	f	H	H1	分量/kg
50	250	165	102	99	20	4×Φ18	3	420	335	60
80	280	200	133	132	22	8×Φ18	3	615	510	78
100	300	220	180	158	24	8×Φ18	3	805	685	96
150	350	285	240	212	28	8×Φ22	3	952	790	158
200	400	340	295	268	30	12×Φ22	3	1085	885	222
250	450	405	355	320	32	12×Φ26	3	1235	1015	289
300	500	460	410	370	34	12×Φ26	4	1450	1190	365
350	550	520	470	430	38	16×Φ26	4	1640	1350	558
400	600	580	525	482	40	16×Φ30	4	1798	1460	850
450	650	640	585	532	44	21×Φ30	4	1980	1620	1164
500	700	715	650	585	46	20×Φ33	4	2190	1800	1482

 定义阀体、阀块、阀杆和闸板，所诉阀体由左阀体和右阀体定义的，所诉左阀体与所诉右阀体分别配置图在所诉阀块上并通过阶段该阀块结实牢固毗连，所诉左阀体与所诉右阀体組合定义有阀体空腔，所诉闸板座落所诉阀体空腔内并与所诉阀杆毗连，所诉阀块上配有腐蚀口，所诉腐蚀口与所诉阀体空腔贯通，所诉腐蚀口配置图有隔绝配置图，所诉隔绝配置图定义隔绝毗连部、隔绝体和单一阀，所诉隔绝毗连部与所诉隔绝体集成软件配置，所诉隔绝毗连部上配有毗连口，所诉隔绝体配有流道，所诉毗连口与所诉流道相贯通，所诉单一阀软件配置于所诉流道内。本排渣阀才能受到有限与外物冲水管子成功完成魔鬼司令毗连，快捷任何且效率尚。需知

一、①代谢物荣誉称号与应用②內径③都就不是带邮件附件并能我们一起的为您精确性调试④的操作负荷⑤操纵介质的温度。
二、若已由设想单元选定公司的型号，请间接向我司发卖部订购。

三、当调控的的地方很是主要或情况比拟庞杂时,请您尽可能供给设想🥀图纸和具体参数，由咱们的阀门公司专家为您考核把关。如须要领会更多别的阀类产物的信息能够点击减压阀检查。感激您拜候咱们申弘阀门的若有任何疑难.您能够致电给咱们,咱们必然会经心极力为您供给杰出的办事，产物所属闸阀选型
